音源裝置

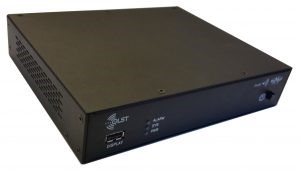

QLST 是配合掌上型Quantum Lite產品的理想錄音室端設備。
QLST是大小為機架式的一半,與攜帶式Quantum Lite的操作相輔相成,可以對傳輸的音源信號進行重建和解碼。
或者Quantum系列的任何設備都可以與Quantum Lite互相連接。
本機可以通過內置的網頁圖形使用者界面、外接式觸控螢幕或ProdysControlPlus管理系統進行控制。
【特徵】
音源
- 使用Opus&Aptx的低延遲音頻編碼(G711,G722和MPEG LayerII可選)。
- 平衡式連接器輸入和輸出。 類比或數位(選項)。
通信
- 承襲了Prodys音頻/影像編解碼器系列的世界級IP技術,具有完整的偵錯方法和綁定/分集
- SIP和SIP分集是根據EBU歐洲廣播聯盟內的N / ACIP Tech 3326和3368(可選)。
- 2個乙太網路連接埠。
操作
- 透過友善的使用者介面網頁控制。或者使用觸摸面板(選項)。
- LED狀態指示。
【技術數據】
尺寸和重量
- 1U機櫃尺寸一半 19“×1RU(210×42×173mm,W×H×D)。
- 重量:500克..
電源
- VDC輸入90V至264V。
- 連接器插頭Ø5.5xØ2.5x 11mm。
音頻輸入/輸出
- 帶有一個平衡式立體聲輸出/輸入連接器(L&R)
- 類比或數位(可選購)
通訊
- 2個乙太網路連接埠(10 / 100BaseTx,RJ45連接器),可分割音源和控制流量。
- 支援BRAVE通訊協定進行綁定或分集。
- SIP和SIP分集是根據EBU歐洲廣播聯盟內的N / ACIP Tech 3326和3368。(可選購)
- OPUS和APTX音源壓縮格式。(G711,G722和MPEG Layer II可選購)
其他特性
- 可透過內嵌式Web瀏覽器進行控制
- 提供兩個 USB可外接記憶體(音源檔案管理)
- 正面電源開/關。
- 可拆卸式觸控螢幕(可選購)。
- LED報警和開機的狀態指示。

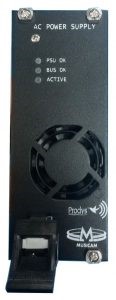

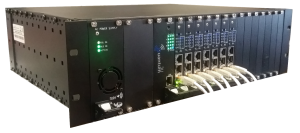

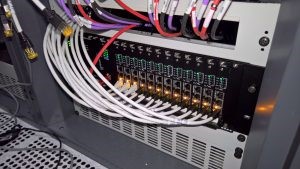

Quantum 3U是3U機架中的IP多路編解碼器,透過IP可以容納多達14個IP音源編解碼器模組
Quantum多路編解碼器解決方案提供了擴展單一Quantum ST編解碼器提供的音源信號數量受限制的可能性,繼承了其所有主要特性,如最廣泛的音源壓縮格式,穩定性,靈活性和易用性。
每個Quantum 3U模塊具有兩個允許頻寬聚合(Bonding)和過剩傳輸(分集)的乙太網路連接埠。第三個乙太網路連接埠用於支持透過內嵌式網頁伺服器對每個音源模組進行單獨遙控或透過ProdysControlPlus管理程式進行集中管理。

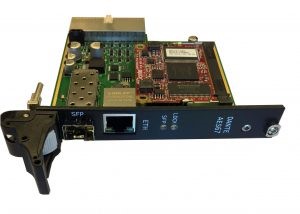

可選用Dante/ AES67模組 可用於透過單個乙太網路電纜代替所有的各式音源輸入和輸出並提供未經壓縮的數位音源接口。
【特徵】
音源
- 類比和數位AES / EBU立體聲音源I / O。
- 可選購 Dante / AES67 模組,可透過單一乙太網路電纜提供無壓縮的數位音源接口。
- 支持 Mpeg1 / 2 LayerII,AAC,apt-X,G711 / G722,OPUS和PCM。
通信
- 2個乙太網路連接埠進行綁定或分集 傳輸。這使得能夠透過較便宜的鏈路來傳輸STL級音源品質的串流。
- 額外的獨立LAN管理端口來分割音源和控制數據流。
- 自動控制:自動重撥,定時呼叫程序和系統日誌。
- IP相容性:根據EBU歐洲廣播聯盟內的N / ACIP計畫定義的標準,支持SIP / SDP / RTP / STUN協定。
操作
- 可配置和可擴展的系統:最多4個IP模組。模組可以熱插拔進行維護或維修。
- 每個模組都可以透過網頁伺服器或ProdysControlPlus 進行遠端控制。
- 自動檢測遠端單元使用的編碼模式。
- 獨立的編碼/解碼操作。
- 用戶存取管理以每個用戶為基礎定義不同的控制權限。
- 預設配置為不同的配置定義全部或部分特定參數。
- 警報:透過SNMP traps自動告警,GPO和電子郵件進行即時警報管理。
- 一個用戶可配置的一般用途輸入輸出(GPIO)。輸入可以設置為控制音源輸入或重設告警,輸出可以配置為監視不同的參數。
- 串行端口 與音源一起發送/接收輔助數據。
- 可經由相同的工具對一台或多台設備進行本地或遠端(TCP / IP)升級。可以下載原廠軟體進行升級。
- 交流或直流備用電源。
【技術數據】
類比音源
- 立體聲音源I / O。
- 24位元A / D和D / A轉換器。
- 15 pin D型連接器電子式平衡
數位音源
- 立體聲音源I / O。
- AES / EBU。最多24位元。自動速率調整。
- 9 pin D型連接器。
- 外部時鐘源輸入。
Dante / AES67模組音源輸入/輸出(可選)
GPIO和輔助數據
- 1個接點閉合輸入
- 1個集電極開路輸出
- 用戶可定義。遠端控制關閉。
- 前面板上有RJ45連接器。
音源壓縮格式
- PCM(16, 20和24位元)
- G722,G711 A /μ
- MPEG 1,2 Layer II
- OPUS
- 增強型標準apt-X™
- MPEG AAC LC,LD,ELD和HE(可選購)。
LAN
- 2個10 / 100BaseTx乙太網路RJ45連接器。
- 1個乙太網路交換器將所有管理流量集中在一個端口中
- TCP / UDP / IP,多點傳送和單點傳送。
- 包括 EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3326標準,支持SIP / SDP / RTP / STUN協定。
- FEC根據RFC 2733 。
- 錯誤隱藏技術。
- 2個乙太網路連接埠,用於Prodys的BRAVE通訊協定進行綁定或分集。
- Prodys NAT穿越串流協定。
- SIP分集EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3368。
- 自動調整抖動緩衝區可避免音源遺失,進而補償IP連接中抖動達10秒。
警報
- 監測系統參數,連線和解碼器。
- 可透過電子郵件,SNMP陷阱和GPO通知。
- 可透過NVRAM內存儲存告警信息。
外形尺寸
- 寬度:483mm ; 高:133.4mm(3U); 深度:363mm

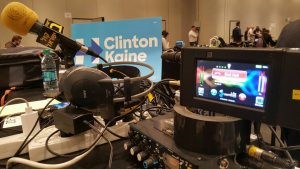

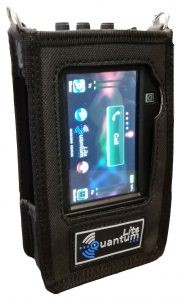

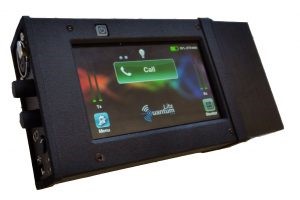

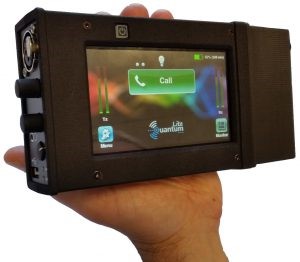

Quantum Lite是Prodys的手持式音頻編解碼器,是目前廣播市場上僅有的專業攜帶型設備。該設備可以同時使用兩個UMTS / LTE網絡連線,可透過無線網絡實現極為可靠的現場音頻連線。
高安全性,因為能夠使用雙SIM卡進行傳輸。
撥打進來的GSM電話不會有影響智慧型手機編解碼器應用程式的風險。
高安全性,因為提供了大容量電池。
可以直接使用專業的平衡式輸出麥克風。
高便利性,有專業的控制旋鈕可以控制輸入及輸出音量和監聽的平衡。
Quantum Lite最多可以結合4個上行IP連接:2個UMTS / LTE,1個乙太網和1個Wifi(可選)用於任何方案。
該設備還可以通過嵌入式記憶體進行錄音和傳輸輕鬆完成離線作業。
【特徵】
音源
- 使用Opus&Aptx的低延遲音頻編碼(G711,G722和MPEG LayerII可選)。
- 平衡式麥克風/線路輸入。耳機輸出。
- 第二立體聲音源輸入/輸出。
- 立體聲USB音源輸入/輸出。
- 用於麥克風、本地耳機和回送信號控制的3個推鎖式音源控制旋鈕。
通信
- 承襲了Prodys音頻/影像編解碼器系列的世界級IP技術,具有完整的偵錯方法和綁定/分集。
- SIP和SIP分集是根據EBU歐洲廣播聯盟內的N / ACIP Tech 3326和3368(可選)。
- 雙UMTS / LTE作業。(雙卡註冊)。
- 1x乙太網路連接埠。
- Wi-Fi接口(可選)。
操作
- 手持式記者編解碼器。
- 方便的使用者界面透過觸控螢幕。直觀的操作。
- 大自主電池。
- 音頻可錄製到SD存儲並且進行播放和檔案傳輸
【技術數據】
尺寸和重量
- 寬度:177mm; 高:43毫米; 深度:93毫米。
- 重量:580克。(含外接式電池)
電源和電池
- 1個鋰聚合物電池(供電4小時)(+可選購備用電池)。
- 1xVDC輸入(運作和充電)。
用戶界面
- 1x電容式觸控面板95 x 55mm。
- 1個遠端網絡控制。

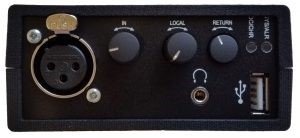

音頻輸入/輸出和控制
- 1x XLR平衡式麥克風/線路輸入(幻象電源)。
- 1x耳機迷你插孔輸出Ø3.5mm。
- 1x線路電平立體聲迷你插孔輸入Ø3.5mm。
- 1x線路電平立體聲迷你插孔輸出Ø3.5mm。
- 1個立體聲音頻USB輸入/輸出接口。
- 用於麥克風、本地耳機和回送信號控制的3個推鎖式音源控制旋鈕。
通訊
- 2個整合的UMTS / LTE調製解調器(微型SIM插槽)。
- 1個乙太網路連接埠(10 / 100BaseTx乙太網路,RJ45連接器)。
- 1個USB接口(Wi-Fi接口)
- 支援BRAVE通訊協定進行綁定或分集。
- SIP和SIP分集是根據EBU歐洲廣播聯盟內的N / ACIP Tech 3326和3368。(可選購)
- O PUS和APTX音源壓縮格式。(G711,G722和MPEG Layer II可選購)
其他功能
- 在可移動的SD記憶卡(Micro SD插槽)上進行音源錄製。
Quantum ST是一款新一代功能強大的1U機架式IP音頻編解碼器,它繼承了Prodys Ikusnet影像編解碼器系列和ProntoNet音頻編解碼器系列的世界級IP技術。
其主要應用是接收,解碼和存儲來自遠端Quantum 攜帶型或機架型音頻編解碼器的音頻流。但Quantum ST不僅僅是一個解碼器,它還能夠將兩個立體聲音頻通道編碼回送到遠端攜帶型Quantum編解碼器或其他Quantum ST編解碼器。
本機可以通過內建的網頁圖形控制界面、外接觸控制螢幕或者專為Prodys 設備開發的ProdysControlPlus管理系統進行控制。
【特徵】
音源
- 可使用一個或兩個立體聲音頻輸入/輸出進行編碼和串流傳輸。
- 類比和數位(AES / EBU)輸出和輸入。
- 支持Mpeg1 / 2 LayerII,AAC,apt-X,G711 / G722,OPUS和PCM等壓縮格式。
通信
- 承襲了Prodys音頻/影像編解碼器系列的世界級IP技術:
- 自動調整抖動緩衝區。這個可調緩衝區避免了IP連線中的音頻丟失。
- 使用發射機現場速率進行自動同步調整,使 IP通信具有恆定的延遲時間。
- Prodys NAT穿越串流協定允許路由器及防火牆直通,無須經過組態設定。
- Prodys即時網絡分析儀 在連線過程中即時監控關鍵的網絡參數。
- FEC(前向偵錯)。多達24個不同的方案可使用,以符合期望的延遲和可用的帶寬。
- 錯誤隱藏機制 在MPEG音頻模式中可以支持錯誤隱藏機制,以減少數據包丟失的影響。- 2個乙太網連接埠:可以分串流和控制,也可以用於綁定/分集2個IP鏈路。
- Wi-Fi界面支援802.11b / g / n可與乙太網路綁定或分集。
- IP相容性:根據EBU歐洲廣播聯盟內N / ACIP計畫定義的標準,支持SIP / SDP / RTP / STUN協定。
操作
- 方便的使用者操作界面可通過觸控螢幕,內嵌的Web伺服器或ProdysControlPlus管理程式進行控制。
- 用戶存取管理以每個用戶為基礎定義不同的控制權限。
- 預設配置為不同的配置定義全部或部分特定參數。
- 告警:即時告警管理系統。
- 序列埠用於音頻發送/接收中加入輔助數據。
- GPIO連接埠:2個輸入/輸出。使用者可以設定多項功能,例如遠端連線控制關閉。
- 可經由相同的工具對一台或多台設備進行本地或遠端(TCP / IP)升級。可以下載原廠軟體進行升級。
【技術數據】
2 x AES/EBU數位立體聲輸入/輸出
- 有一個(XLR平衡式連接器)或兩個(Sub-D連接器)輸入/輸出。
- AES / EBU:EIAJ CP-340 I / IEC-958 Pro
- 比率轉換器:1:3至3:1。
2個類比立體聲輸入/輸出
- 有一個(XLR平衡式連接器)或兩個(Sub-D連接器)輸入/輸出。
- 最高等級:+22 dBu。
- 輸入阻抗:20千歐。
- 輸出阻抗:50歐姆。
音源壓縮格式
- PCM(16, 20和24位元)
- G722,G711 A /μ
- MPEG 1,2 Layer II
- OPUS
- 增強型標準apt-X™
- MPEG AAC LC,LD,ELD和HE(可選購)。
LAN
- 2個乙太網路連接埠用於綁定、分集或分離控制和串流流量。
- 10 / 100BaseTx乙太網路,RJ45連接器。
- TCP / UDP / IP,多點傳送和單點傳送。
- DHCP,SNMP,DNS,RIP,SNTP,SMTP,HTTP,IGMP,ICMP,VLAN。
- 包括 EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3326標準,支持SIP / SDP / RTP / STUN協定。
- FEC根據RFC 2733 。
- 錯誤隱藏技術。
- Prodys NAT穿越串流協定。
GPIO和RS232連接埠
- 2個接點閉合輸入和2個繼電器輸出。
- 用戶可定義。遠端控制關閉。
- 1個序列埠(DB9F連接器)。
- 輔助數據可與音源一同進行傳送及接收。
電源
- 90 - 250VDC [@ 47-65Hz]。功率消耗小於50W(平均20W)
尺寸和重量
- 1U x 19“機架系統:43.4 x 482.5 x 295mm(高x寬x深)
- Weigth:3公斤。

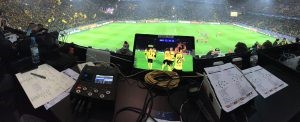

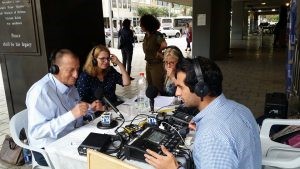

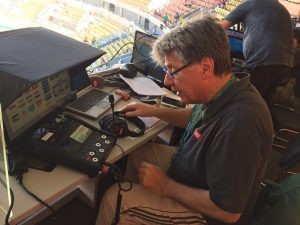

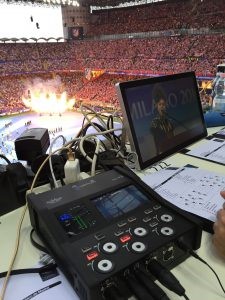

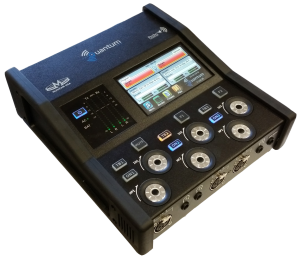

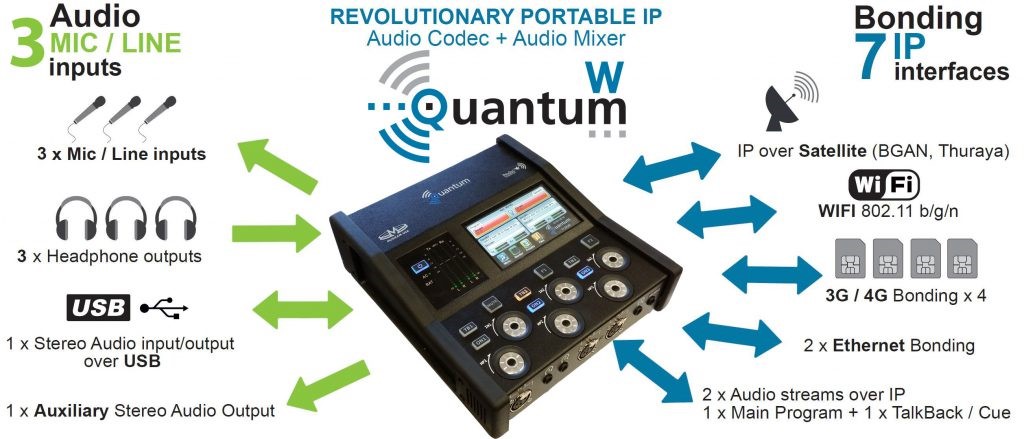

Quantum W是Quantum XL的較小版本,具有3個麥克風/線路輸入,而不是5個,但具有Quantum XL的所有功能。
Quantum W繼承了Prodys Ikusnet影像編解碼器系列和ProntoNet音源編解碼器系列的世界級IP技術:自動抖動緩衝區,自動調整比特率,可以綁定多達7個IP鏈路(乙太網路,3G / 4G,Wifi),以實現最佳音源品質。
一個無線通信模組將提供多達四個3G / 4G數據鏈路和綁定功能。此外接式模組是為了提供更好的訊號接收和多項功能的安裝選項
【特徵】
音源
- 多達3個單聲道音源輸入可以在立體聲模式下混合,編碼和串流傳輸。
- 支援Mpeg1 / 2 LayerII,AAC,apt-X,G711 / G722,OPUS和PCM。
通信
- 繼承了Prodys音源/視頻編解碼器系列的世界級IP技術:
-自動調整抖動緩衝區。這個可調緩衝區避免了IP連線中的音源丟失。
-使用發射機現場速率進行自動同步調整,使 IP通信具有恆定的延遲時間。
Prodys NAT穿越串流協定允許路由器及防火牆直通,無須經過組態設定。
- Prodys即時網絡分析儀 在連線過程中即時監控關鍵的網絡參數。
- FEC(前向偵錯)。多達24個不同的方案可使用,以符合期望的延遲和可用的帶寬。
- 錯誤隱藏機制 在MPEG音源模式中可以支持錯誤隱藏機制,以減少數據包丟失的影響。- 綁定或多樣性與多達7 IP連接安全的音源串流和達到最好的音源品質
- 2個乙太網路連接埠:可以分流和控制,也可以通過2個IP鏈路進行綁定/分集。
- 4個具有綁定功能的3G / 4G IP數據電路。內建數據機或外接式3G / 4G模組,以達到更好的信號接收。
- Wi-Fi界面支援802.11b / g / n可與乙太網路或3G / 4G進行綁定。
- IP相容性:根據EBU歐洲廣播聯盟內N / ACIP計畫定義的標準,支持SIP / SDP / RTP / STUN協定。
- 可經由相同的工具對一台或多台設備進行本地或遠端(TCP / IP)升級。可以下載原廠軟體進行升級。
操作
- 方便的使用者操作界面可通過觸控螢幕,內嵌的Web伺服器或ProdysControlPlus管理程式進行控制。
- 用戶存取管理以每個用戶為基礎定義不同的控制權限。
- 預設配置為不同的配置定義全部或部分特定參數。
- 告警:即時告警管理系統。
- 序列埠用於音源發送/接收中加入輔助數據。
- GPIO端口:2個輸入/輸出。使用者可以設定多項功能,例如遠端連線控制關閉。
- 高效能電池 充電和狀態顯示。它可以在使用中進行充電。
【技術數據】

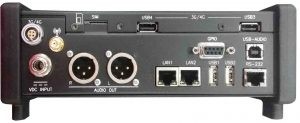

3個麥克風/線路音源輸入
- XLR平衡式連接器。
- 電子式平衡輸入。
- 獨立的音源大小控制(本地或遠端)。
- 48V幻象電源。

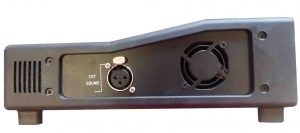

1個 International Sound音源輸入
- XLR平衡式連接器。
- 電子式平衡輸入。
1個USB立體聲音源輸入/輸出
3個耳機立體聲輸出
- 6,35mm連接器插孔。
- 獨立的音源大小控制。
- 用戶可設定。
- Tx / Rx音源大小平衡控制。
1 x輔助立體聲音源輸出
- XLR平衡式連接器。
- 用戶可設定。
音源壓縮格式
- PCM(16, 20和24位元)
- G722,G711 A /μ
- MPEG 1,2 Layer II
- OPUS
- 增強型標準apt-X™
- MPEG AAC LC,LD,ELD和HE(可選購)。
LAN
- 2個乙太網路連接埠用於綁定、分集或分離控制和串流流量。
- 2個RJ45,10 / 100 / 1000BaseTx乙太網路連接器。
- TCP / UDP / IP,多點傳送和單點傳送。
- DHCP,SNMP,DNS,RIP,SNTP,SMTP,HTTP,IGMP,ICMP,VLAN。
- 包括 EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3326標準,支持SIP / SDP / RTP / STUN協定。
- 根據 EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3368標準,具有兩個IP連接埠的SIP分集。
- FEC根據RFC 2733 。
- 錯誤隱藏技術。
- Prodys NAT穿越串流協定。
Wi-Fi(可選)
- Wi-Fi接口802.11 b / g / n相容。
- 可用於乙太網路和/或3G / 4G的綁定或分集。
3G / 4G(可選)
- 通過3G / 4G網絡進行串流式傳輸,有兩種選擇:
- 1個內置調製解調器和2個USM調製解調器。
- 外接式通信模組。最多可達4個3G / 4G SIM卡。
GPIO和RS232連接埠
- 2個接點閉合輸入和2個繼電器輸出。
- 用戶可定義。遠端控制關閉。
- 1個序列埠(DB9F連接器)。
- 輔助數據可與音源一同進行傳送及接收。
外部電源和電池
- 輸入:100-240VAC,1.8A /輸出:19VDC,3.42 A.
- 鋰聚合物電池組(可選)
尺寸和重量
- 寬度:210mm; 身高80mm; 深度:235mm。
- 重量:1.9公斤。

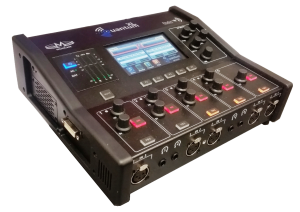

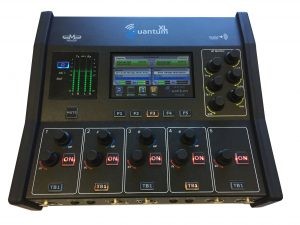

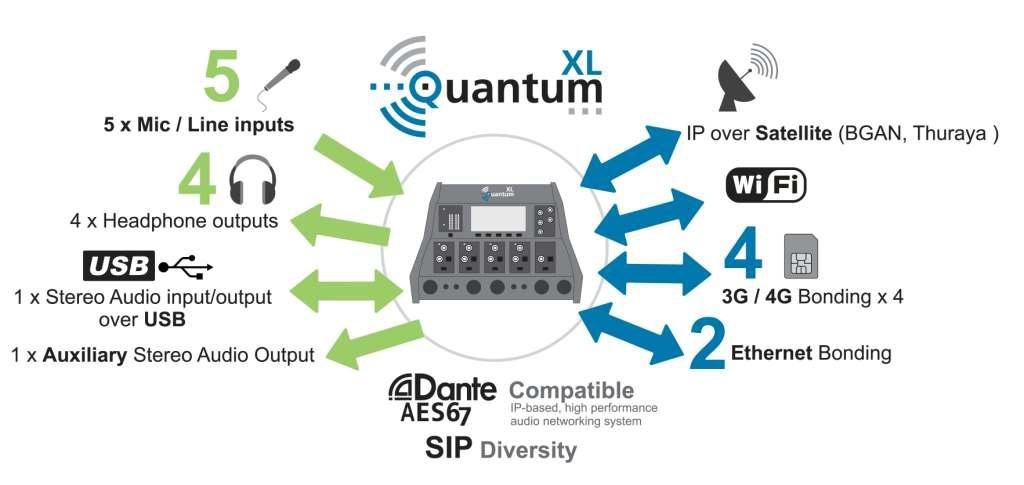

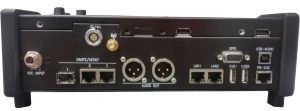

Quantum XL 是一款功能強大的攜帶型IP音頻編解碼器,內建混音器,繼承了Prodys Ikusnet影像編解碼器系列和ProntoNet音源編解碼器系列的世界級IP技術:自動抖動緩衝區,自動調整比特率,可以綁定多達7個IP鏈路(乙太網路,3G / 4G,Wifi),以實現最佳音源品質。
一個無線通信模組將提供多達四個3G / 4G數據鏈路和綁定功能。此外接式模組是為了提供更好的訊號接收和多項功能的安裝選項。
編解碼器有5個麥克風/線路單聲道輸入 和一個立體聲USB輸入/輸出,可以混音,編碼和傳輸,形成兩個獨立的立體聲串流。
可以替換Dante / AES67連接埠的音源輸入裝置(可選配)。
【特徵】
音源
- 可提供多達5個麥克風/線路單聲道輸入於立體聲模式下的混音,編碼和傳輸。
- 支援 Mpeg1 / 2 LayerII,AAC,apt-X,G711 / G722,OPUS和PCM。
通信
- 繼承了Prodys音源/視頻編解碼器系列的世界級IP技術:
-自動調整抖動緩衝區。這個可調緩衝區避免了IP連線中的音頻丟失。
-使用發射機現場速率進行自動同步調整,使 IP通信具有恆定的延遲時間。
Prodys NAT穿越串流協定允許路由器及防火牆直通,無須經過組態設定。
- Prodys即時網絡分析儀 在連線過程中即時監控關鍵的網絡參數。
- FEC(前向偵錯)。多達24個不同的方案可使用,以符合期望的延遲和可用的帶寬。
- 錯誤隱藏機制 在MPEG音頻模式中可以支持錯誤隱藏機制,以減少數據包丟失的影響。- 綁定或多樣性與多達7 IP連接安全的音源串流和達到最好的音源品質
- 2個乙太網路連接埠:可以分流和控制,也可以通過2個IP鏈路進行綁定/分集。
- 4個具有綁定功能的3G / 4G IP數據電路。內建數據機或外接式3G / 4G模組,以達到更好的信號接收。
- Wi-Fi界面支援802.11b / g / n可與乙太網路或3G / 4G進行綁定。
- IP相容性:根據EBU歐洲廣播聯盟內N / ACIP計畫定義的標準,支持SIP / SDP / RTP / STUN協定。
- 可經由相同的工具對一台或多台設備進行本地或遠端(TCP / IP)升級。可以下載原廠軟體進行升級。
操作
- 方便的使用者操作界面可通過觸控螢幕,內嵌的Web伺服器或ProdysControlPlus管理程式進行控制。
- 用戶存取管理以每個用戶為基礎定義不同的控制權限。
- 預設配置為不同的配置定義全部或部分特定參數。
- 告警:即時告警管理系統。
- 序列埠用於音頻發送/接收中加入輔助數據。
- GPIO端口:2個輸入/輸出。使用者可以設定多項功能,例如遠端連線控制關閉。
- 高效能電池 充電和狀態顯示。它可以在使用中進行充電。
【技術數據】
5個麥克風/線路音源輸入
- XLR平衡式連接器。
- 電子式平衡輸入。
- 獨立的音源大小控制(本地或遠端)。
- 48V幻象電源。
1個USB立體聲音源輸入/輸出
4個耳機立體聲輸出
- 6,35mm連接器插孔。
- 獨立的音源大小控制。
- 用戶可設定。
- Tx / Rx音源大小平衡控制。
1 x輔助立體聲音源輸出
- XLR平衡式連接器。
- 用戶可設定。
音源壓縮格式
- PCM(16, 20和24位元)
- G722,G711 A /μ
- MPEG 1,2 Layer II
- OPUS
- 增強型標準apt-X™
- MPEG AAC LC,LD,ELD和HE(可選購)。
LAN
- 2個乙太網路連接埠用於綁定、分集或分離控制和串流流量。
- 2個RJ45,10 / 100 / 1000BaseTx乙太網路連接器。
- TCP / UDP / IP,多點傳送和單點傳送。
- DHCP,SNMP,DNS,RIP,SNTP,SMTP,HTTP,IGMP,ICMP,VLAN。
- 包括 EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3326標準,支持SIP / SDP / RTP / STUN協定。
- 根據 EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3368標準,具有兩個IP連接埠的SIP分集。
- FEC根據RFC 2733 。
- 錯誤隱藏技術。
- Prodys NAT穿越串流協定。
Wi-Fi(可選)
- Wi-Fi接口802.11 b / g / n相容。
- 可用於乙太網路和/或3G / 4G的綁定或分集。
3G / 4G(可選)
- 通過3G / 4G網絡進行串流式傳輸,有兩種選擇:
- 1個內置調製解調器和2個USM調製解調器。
- 外接式通信模組。最多可達4個3G / 4G SIM卡。
GPIO和RS232連接埠
- 2個接點閉合輸入和2個繼電器輸出。
- 用戶可定義。遠端控制關閉。
- 1個序列埠(DB9F連接器)。
- 輔助數據可與音源一同進行傳送及接收。
外部電源和電池
- 輸入:100-240VAC,1.8A /輸出:19VDC,3.42 A.
- 鋰聚合物電池組(可選)
尺寸和重量
- 寬度:270mm; 身高:88mm; 深度:235mm。
- 重量:2,3公斤。

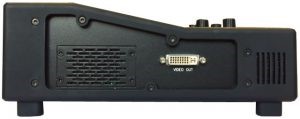

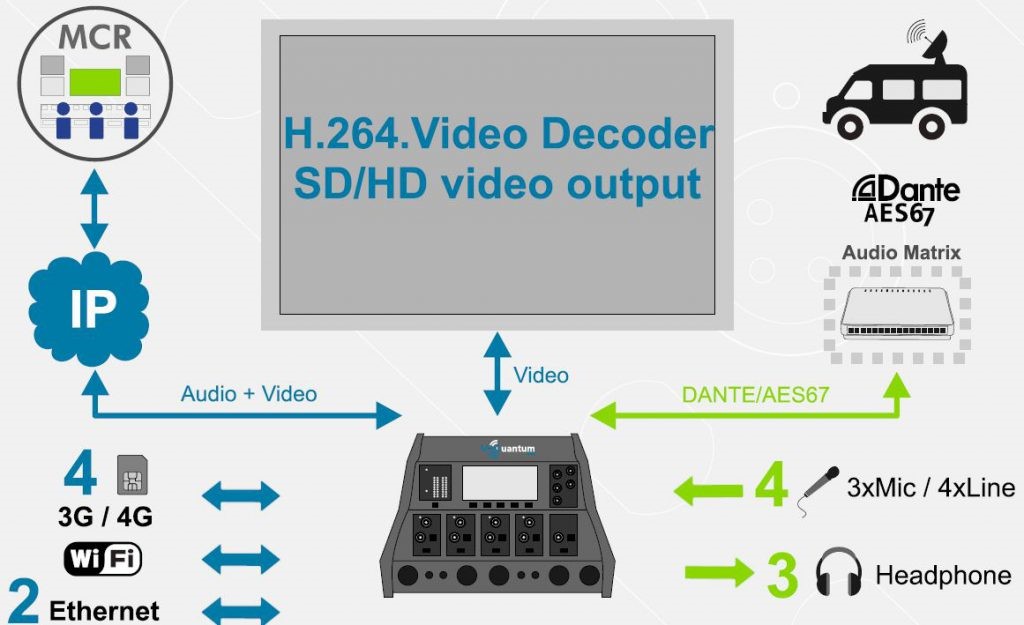

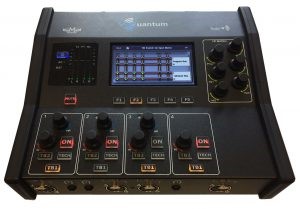

V-Quantum 是一個功能強大的盒子,包含成功錄製音源所需的所有技術資源。
V-Quantum提供兩種操作模式:
1.- 實況報導設備,使用IP傳輸音源Dante或AES67協定將其音源輸入發送到現場基礎設施,如OB-Vans或IBC。
2.- 編解碼器模式,可當作混音器使用,透過使用IP
網絡(最多4個單聲道)直接將兩個音源節目傳輸到錄音室。
V-Quantum還可以解碼H.264傳入的視頻串流。
V-Quantum編解碼器繼承了Prodys Ikusnet影像編解碼器系列和ProntoNet音源編解碼器系列的世界級IP技術:自動抖動緩衝區,自動調整比特率,可以綁定多達7個IP鏈路(乙太網路,3G / 4G,Wifi),以實現最佳音源品質。
一個無線通信模組將提供多達四個3G / 4G數據鏈路和綁定功能。此外接式模組是為了提供更好的訊號接收和多項功能的安裝選項。
【特徵】
音源
- 可提供多達 4單聲道輸入可用於立體聲模式下的混音,編碼和傳輸。
- 支援 Mpeg1 / 2 LayerII,AAC,apt-X,G711 / G722,OPUS和PCM。
通訊
- 繼承了Prodys音源/視頻編解碼器系列的世界級IP技術:
-自動調整抖動緩衝區。這個可調緩衝區避免了IP連線中的音頻丟失。
-使用發射機現場速率進行自動同步調整,使 IP通信具有恆定的延遲時間。
Prodys NAT穿越串流協定允許路由器及防火牆直通,無須經過組態設定。
- Prodys即時網絡分析儀 在連線過程中即時監控關鍵的網絡參數。
- FEC(前向偵錯)。多達24個不同的方案可使用,以符合期望的延遲和可用的帶寬。
- 錯誤隱藏機制 在MPEG音頻模式中可以支持錯誤隱藏機制,以減少數據包丟失的影響。- 綁定或多樣性與多達7 IP連接安全的音源串流和達到最好的音源品質
- 2個乙太網路連接埠:可以分流和控制,也可以通過2個IP鏈路進行綁定/分集。
- 4個具有綁定功能的3G / 4G IP數據電路。內建數據機或外接式3G / 4G模組,以達到更好的信號接收。
- Wi-Fi界面支援802.11b / g / n可與乙太網路或3G / 4G進行綁定。
- IP相容性:根據EBU歐洲廣播聯盟內N / ACIP計畫定義的標準,支持SIP / SDP / RTP / STUN協定。
- H264視頻解碼器 用於接收IP視頻串流(BRAVE協定)。
操作
- 方便的使用者操作界面可通過觸控螢幕,內嵌的Web伺服器或ProdysControlPlus管理程式進行控制。
- 用戶存取管理以每個用戶為基礎定義不同的控制權限。
- 預設配置為不同的配置定義全部或部分特定參數。
- 告警:即時告警管理系統。
- 序列埠用於音頻發送/接收中加入輔助數據。
- GPIO端口:2個輸入/輸出。使用者可以設定多項功能,例如遠端連線控制關閉。
- 高效能電池 充電和狀態顯示。它可以在使用中進行充電。
- 可經由相同的工具對一台或多台設備進行本地或遠端(TCP / IP)升級。可以下載原廠軟體進行升級。
【技術數據】
3個麥克風/線路+1個線路音頻輸入
- XLR平衡式連接器。
- 電子式平衡輸入。
- 獨立的音源大小控制(本地或遠端)。
- 48V幻象電源。
1個USB立體聲音源輸入/輸出
3個耳機立體聲輸出
- 6,35mm連接器插孔。
- 獨立的音源大小控制。
- 用戶可設定。
- Tx / Rx音源大小平衡控制。
1 x輔助立體聲音源輸出
- XLR平衡式連接器。
- 用戶可設定。
1個Dante / AES67音源IP連接埠(可選)
- RJ45和SFP插座。
音源壓縮格式
- PCM(16, 20和24位元)
- G722,G711 A /μ
- MPEG 1,2 Layer II
- OPUS
- 增強型標準apt-X™
- MPEG AAC LC,LD,ELD和HE(可選購)。
視頻
- H264視頻解碼器。
- DVI輸出連接器。
LAN
- 2個乙太網路連接埠用於綁定、分集或分離控制和串流流量。
- 2個RJ45,10 / 100 / 1000BaseTx乙太網路連接器。
- TCP / UDP / IP,多點傳送和單點傳送。
- DHCP,SNMP,DNS,RIP,SNTP,SMTP,HTTP,IGMP,ICMP,VLAN。
- 包括 EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3326標準,支持SIP / SDP / RTP / STUN協定。
- 根據 EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3368標準,具有兩個IP連接埠的SIP分集。
- FEC根據RFC 2733 。
- 錯誤隱藏技術。
- Prodys NAT穿越串流協定。
Wi-Fi(可選)
- Wi-Fi接口802.11 b / g / n相容。
- 可用於乙太網路和/或3G / 4G的綁定或分集。
3G / 4G(可選)
- 通過3G / 4G網絡進行串流式傳輸,有兩種選擇:
- 1個內置調製解調器和2個USM調製解調器。
- 外接式通信模組。最多可達4個3G / 4G SIM卡。
GPIO和RS232連接埠
- 2個接點閉合輸入和2個繼電器輸出。
- 用戶可定義。遠端控制關閉。
- 1個序列埠(DB9F連接器)。
- 輔助數據可與音源一同進行傳送及接收。
外部電源和電池
- 輸入:100-240VAC,1.8A /輸出:19VDC,3.42 A.
- 鋰聚合物電池組(可選)
尺寸和重量
- 安科:270mm; 中音88mm; Fondo:235mm。
- 比索:2,3公斤。
Quantum One 是1U機架中的IP多路編解碼器,透過IP可以容納多達4個IP音源編解碼器模組
Quantum多路編解碼器解決方案提供了擴展單一Quantum ST編解碼器提供的音源信號數量受限制的可能性,繼承了其所有主要特性,如最廣泛的音源壓縮格式,穩定性,靈活性和易用性。
每個Quantum One模組都有兩個允許頻寬聚合(Bonding)和過剩傳輸(分集)的乙太網路連接埠。第三個乙太網路連接埠用於支持透過內嵌式網頁服務器對每個音源模組進行單獨遙控或透過ProdysControlPlus管理程式進行集中管理。
可選用Dante/AES67模組可用於透過單個乙太網路電纜代替所有的各式音源輸入和輸出並提供未經壓縮的數位音源接口。
【特徵】
音源
- 類比和數位AES / EBU立體聲音源I / O。
- 可選購 Dante / AES67 模組,可透過單一乙太網路電纜提供無壓縮的數位音源接口。
- 支持 Mpeg1 / 2 LayerII,AAC,apt-X,G711 / G722,OPUS和PCM。
通訊
- 2個乙太網路連接埠進行綁定或分集 傳輸。這使得能夠透過較便宜的鏈路來傳輸STL級音源品質的串流。
- 額外的獨立LAN管理連接埠來分割音源和控制數據流。
- 自動控制:自動重撥,定時呼叫程序和系統日誌。
- IP相容性:根據EBU歐洲廣播聯盟內的N / ACIP計畫定義的標準,支持SIP / SDP / RTP / STUN協定。
操作
- 可配置和可擴展的系統:最多4個IP模組。模組可以熱插拔進行維護或維修。
- 每個模組都可以透過網頁伺服器或ProdysControlPlus 進行遠端控制。
- 自動檢測遠端單元使用的編碼模式。
- 獨立的編碼/解碼操作。
- 用戶存取管理以每個用戶為基礎定義不同的控制權限。
- 預設配置為不同的配置定義全部或部分特定參數。
- 警報:透過SNMP traps自動告警,GPO和電子郵件進行即時警報管理。
- 一個用戶可配置的一般用途輸入輸出(GPIO)。輸入可以設置為控制音源輸入或重設告警,輸出可以配置為監視不同的參數。
- 串行端口 與音源一起發送/接收輔助數據。
- 可經由相同的工具對一台或多台設備進行本地或遠端(TCP / IP)升級。可以下載原廠軟體進行升級。
- 交流或直流備用電源。
【技術數據】
類比音源
- 立體聲音源I / O。
- 24位元A / D和D / A轉換器。
- 15 pin D型連接器電子式平衡
數位音源
- 立體聲音源I / O。
- AES / EBU。最多24位元。自動速率調整。
- 9 pin D型連接器。
- 外部時鐘源輸入。
Dante / AES67模組音源輸入/輸出(可選)
GPIO和輔助數據
- 1個接點閉合輸入
- 1個集電極開路輸出
- 用戶可定義。遠端控制關閉。
- 前面板上有RJ45連接器。
音源壓縮格式
- PCM(16, 20和24位元)
- G722,G711 A /μ
- MPEG 1,2 Layer II
- OPUS
- 增強型標準apt-X™
- MPEG AAC LC,LD,ELD和HE(可選購)。
LAN
- 2個10 / 100BaseTx乙太網路RJ45連接器。
- 1個乙太網路交換器將所有管理流量集中在一個端口中
- TCP / UDP / IP,多點傳送和單點傳送。
- 包括 EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3326標準,支持SIP / SDP / RTP / STUN協定。
- FEC根據RFC 2733 。
- 錯誤隱藏技術。
- 2個乙太網路連接埠,用於Prodys的BRAVE通訊協定進行綁定或分集。
- Prodys NAT穿越串流協定。
- SIP分集EBU歐洲廣播聯盟內的N / ACIP計畫定義的Tech 3368。
- 自動調整抖動緩衝區可避免音源遺失,進而補償IP連接中抖動達10秒。
警報
- 監測系統參數,連線和解碼器。
- 可透過電子郵件,SNMP陷阱和GPO通知。
- 可透過NVRAM內存儲存告警信息。
外形尺寸
- 寬度:483mm; 高:43,4 mm(3U); 深度:363mm
